EMC电磁兼容测试

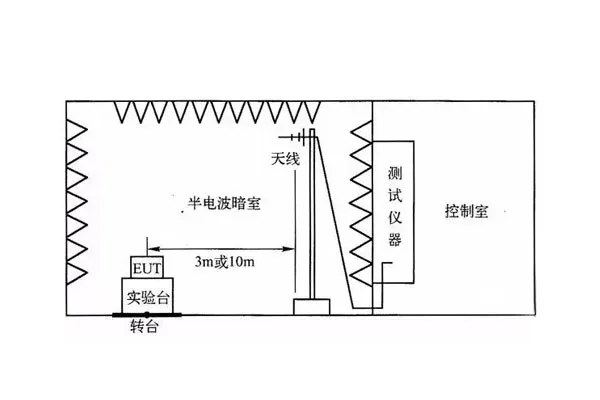

某品牌智能音箱在3m法暗室测试中RE超标达12dB，主要问题频段集中在200MHz~400MHz。经近场探头排查发现DSP主控芯片的24MHz晶振三次谐波与USB 3.0数据线形成耦合辐射。整改措施：对时钟线实施包地走线并在晶振旁加装铁氧体磁珠滤波，USB接口处增加共模电感，同时启用DSP的展频(Spread Spectrum)功能将时钟能量分散。复测后全频段余量达到6dB以上顺利通过认证。

一款65W氮化镓快充充电器CE测试在150kHz~500kHz频段超标8dB。根因分析显示初级侧开关MOS管的dv/dt斜率过大导致共模噪声通过Y电容耦合至电源线。整改方案：调整MOS管驱动电阻从10Ω增大至22Ω以降低开关速度，电源入口X电容从0.1μF升级为0.47μF，增加一级共模电感(10mH)。整改后传导发射在全频段低于限值4dB以上，同时效率损失控制在0.5%以内。

某智能手环在ESD接触放电±4kV测试中出现系统复位现象。定位到触摸屏控制芯片的ESD防护器件选型不当——原用TVS响应时间过长(>5ns)且钳位电压偏高。更换为超低电容TVS二极管阵列(响应时间<0.5ns)，同时在触摸面板FPC下方增加完整接地铜箔面，按键区域覆盖PET绝缘膜。最终通过±8kV接触放电和±15kV空气放电全部等级测试。

工业物联网网关在RS辐射抗扰度3V/m场强下WiFi模块频繁断连重连。排查发现WiFi天线走线穿过CPU散热片正下方形成耦合路径，且天线馈点距离板边仅5mm缺乏屏蔽保护。整改措施：重新布线将天线走线绕行至板内层并远离CPU区域，在天线馈点处增加π型滤波网络，机壳内部对应位置粘贴导电布增强局部屏蔽。复测后在10V/m场强下仍能稳定保持WiFi连接不中断。

PLC控制器在电源端口Surge浪涌测试±1kV(线-地)时输入整流桥击穿损坏。原设计仅使用单个压敏电阻(MOV)作为防护，其响应时间约25ns无法有效钳位快速上升沿浪涌。改为三级组合防护方案：前级GDT气体放电管泄放大电流(响应<1ns)，中间级MOV压敏电阻钳位残余电压，末级TVS精细保护敏感IC。合理设置各级间退耦距离(>50mm)避免协效效应。整改后通过±4kV线-地和±2kV线-线全部测试等级。

4K显示器在EFT电快速瞬变脉冲群±1kV测试中屏幕出现闪烁、黑屏甚至系统死机。经排查确认HDMI接口电缆成为EFT脉冲的主要耦合路径——高频脉冲通过HDMI线缆 shield 缺陷处注入主板。整改方案：HDMI端口加装共模电感(900Ω@100MHz)抑制共模噪声，接口处增加TVS二极管阵列保护HDMI收发器芯片，同时优化软件中断处理逻辑加入看门狗复位机制。最终在±4kV EFT测试下显示器画面稳定无异常。
