便携式蓝牙音箱追求大功率输出和紧凑体积，D类功放几乎是必然选择。但D类功放的PWM开关波形含有丰富的高频谐波，一旦滤波处理不当，不仅自身辐射超标，还会通过传导路径和空间耦合干扰蓝牙接收链路，导致音频卡顿或连接距离缩水。 本文分享一款蓝牙音箱EMC测试失败后的整改全过程，解析音频功放与蓝牙射频共存的电磁兼容难题。

产品信息与测试背景

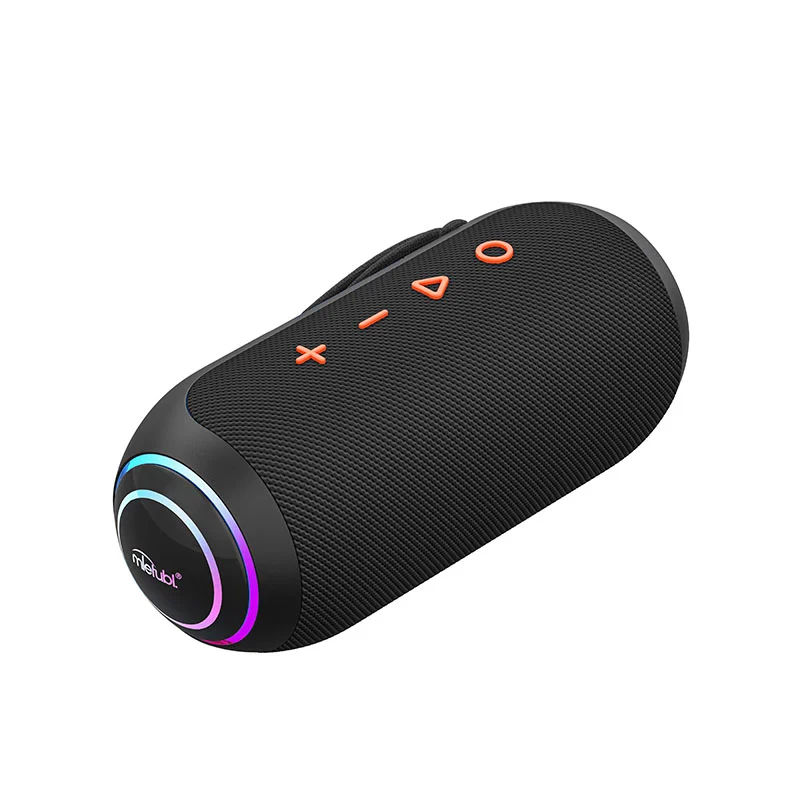

该产品为一款便携式蓝牙音箱：

• 蓝牙5.0，Class 2输出功率
• D类功放，立体声输出2×15W
• 双52mm全频扬声器+无源辐射器
• 7.4V/2200mAh锂电池供电
• USB-C充电接口 需满足EN 55032 Class B及EN 55035标准要求。

首次EMC测试：三重失败

辐射发射超标

30MHz-300MHz频段出现密集的宽带噪声，最高超标15.3dB：

• 噪声包络峰值集中在50MHz-120MHz范围
• 频谱特征为连续宽带噪声，非离散窄带尖峰
• 关闭音频播放后噪声幅度明显下降

传导发射超标

USB-C充电模式下，150kHz-30MHz传导发射超标：

• 300kHz-2MHz频段超标9.8dB
• 5MHz-15MHz频段超标5.4dB

蓝牙接收灵敏度恶化

• 在EMC暗室环境中，蓝牙连接距离由正常的10米缩至3米
• 音频播放时偶发卡顿，暂停播放后恢复正常
• 推测为D类功放噪声通过天线耦合进入蓝牙接收链路

问题根源逐级排查

功放输出滤波缺失

拆机发现最致命的设计缺陷：

• D类功放输出端未加任何LC滤波，PWM方波直接驱动扬声器
• 扬声器连线长达80mm，未经滤波的PWM波形通过长导线高效辐射
• PWM开关频率384kHz，但其上升下降沿仅15ns，谐波频谱延伸至数百MHz

电源去耦不足

• 锂电池到功放的电源走线上仅有一颗100μF电解电容
• 缺乏高频去耦电容，功放瞬态电流需求导致电源线上产生大幅电压波动
• 电源波动通过共享的电源网络耦合至蓝牙芯片的供电引脚

蓝牙天线布局问题

• PCB板载天线位于功放芯片正上方12mm处
• 功放芯片在384kHz开关频率下的近场电场强度很高
• 功放噪声通过近场耦合直接进入蓝牙天线

系统性整改方案

功放输出滤波（核心整改）

每路扬声器输出增加LC滤波：

• 电感选择15μH屏蔽电感，饱和电流≥3A
• 电容选择0.68μF+1nF并联，分别针对低频和高频分量
• 滤波器截止频率约50kHz
• 滤波器件紧靠功放输出引脚放置 整改后扬声器连线上的PWM方波变为平滑的音频波形，高频谐波分量大幅衰减。

功放电源去耦网络

• 功放PVDD引脚就近增加330μF电解+0.1μF+0.01μF多层去耦
• 电源走线上串联磁珠，阻抗120Ω@100MHz
• 功放电源引脚与蓝牙芯片电源引脚之间的PCB走线增加RC低通隔离

蓝牙天线隔离

• 在功放芯片上方增加0.2mm铜箔屏蔽罩，屏蔽罩接地
• 屏蔽罩与天线之间的间距增大至5mm
• 蓝牙芯片电源引脚增加额外的LDO稳压+去耦隔离

充电电路传导优化

• USB-C输入端增加π型滤波器：10μF+磁珠+10μF
• 充电IC的开关节点增加RC缓冲：10Ω+470pF
• 输入共模扼流圈更换为高频特性更好的型号

整改后验证

蓝牙音箱EMC设计教训

D类功放输出滤波不能省。 本案例最致命的问题是功放输出完全没有滤波，PWM方波直接驱动长导线扬声器，这种设计在EMC测试中几乎不可能通过。LC滤波增加的成本不到¥1，却是达标的关键。 功放和蓝牙的物理隔离很重要。 蓝牙天线与功放芯片挤在12mm的间距内，即使功放输出加了滤波，近场耦合依然存在。屏蔽罩或拉开距离是解决共址干扰的有效手段。 电源网络的隔离影响全局。 功放的脉冲电流通过共享电源网络干扰蓝牙芯片，比空间耦合更难排查。功放与蓝牙的电源域之间必须有一定程度的隔离。 蓝牙音箱将大功率音频功放和射频接收集成在狭小空间内，EMC设计需要在输出滤波、天线布局和电源隔离三方面同时下功夫，任何一个环节的疏忽都可能导致认证失败。 如您的蓝牙音箱或音频产品在EMC测试中遇到类似问题，欢迎联系德恺检测专业工程师，我们擅长音频产品的电磁兼容调试与整改，可帮助您快速定位问题并实施有效解决方案。
