智能门锁集成了蓝牙通信、指纹识别、触摸密码键盘和电机驱动等多个子系统,加上金属壳体和狭窄的内部空间,射频设计和电磁兼容面临的挑战相当复杂。尤其金属壳体对天线辐射的屏蔽效应,常常导致蓝牙通信性能不达标。 本文分享一款智能门锁的FCC-ID认证案例,完整复盘从天线匹配到杂散整改的技术细节。

产品信息与认证方案

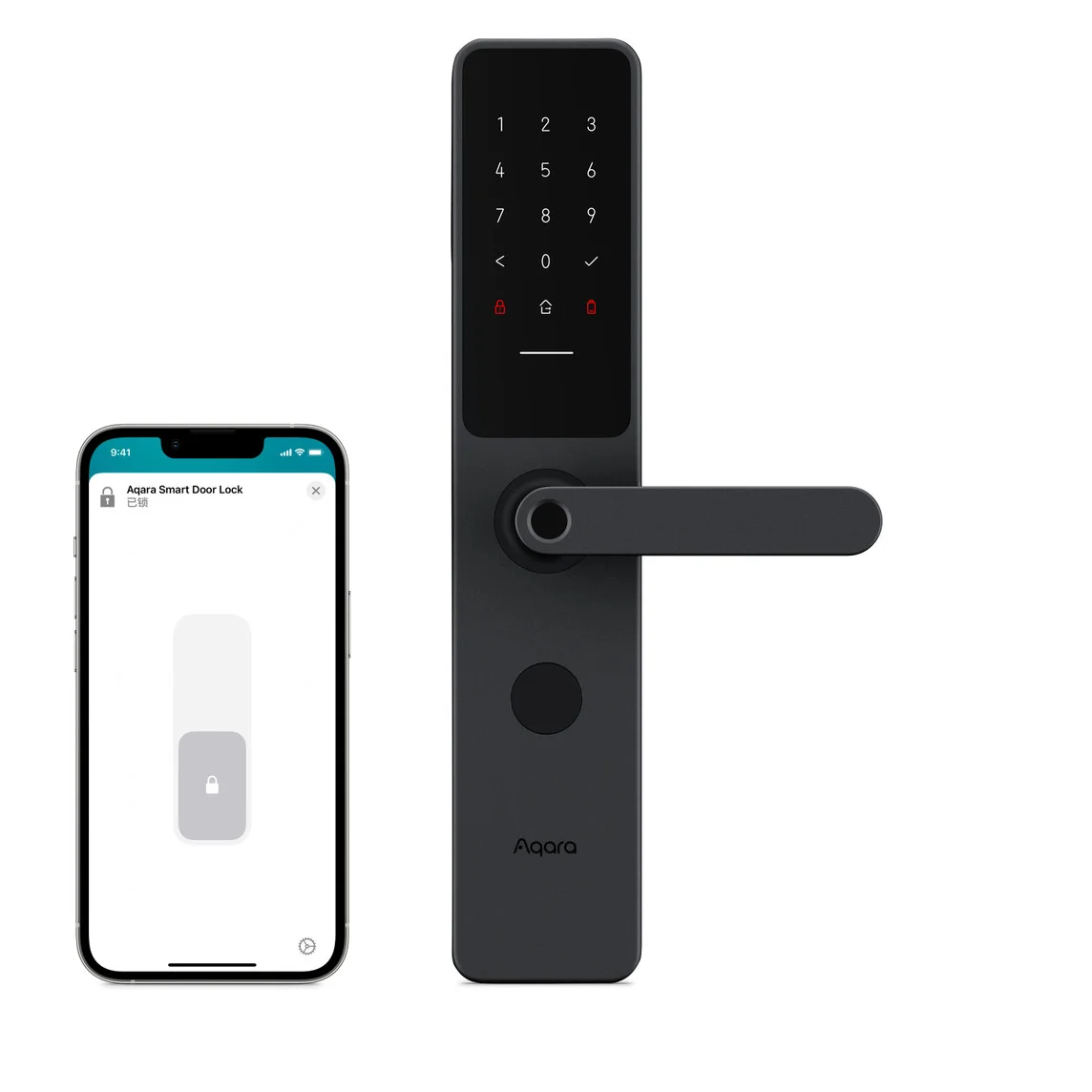

该智能门锁配置:

  • 蓝牙5.0 BLE模块,PCB板载天线
  • 半导体指纹传感器,SPI接口
  • 电容式触摸密码面板
  • 直流电机驱动锁舌
  • 4节AA电池供电
  • 锌合金外壳+塑料前面板 认证路径:FCC-ID(蓝牙有意辐射)+ FCC SDOC(整机EMC)

首次测试:三项指标不理想

蓝牙发射功率偏低

  • BLE模式最大输出功率实测-3.2dBm,标称值应为0dBm
  • 功率偏低导致通信距离实测仅5米,远低于设计目标的15米

带外杂散超标

  • 2.4GHz二次谐波(4.8GHz频段)超标3.8dB
  • 2.4GHz三次谐波(7.2GHz频段)接近限值,裕量仅1.1dB

指纹模组辐射发射

  • 30MHz-100MHz频段出现规律性窄带尖峰群
  • 其中48MHz72MHz频点分别超标5.3dB4.1dB
  • 频点间隔为指纹传感器的SPI时钟频率24MHz的整数倍

问题根因深入分析

天线性能在金属壳体中恶化

蓝牙天线在自由空间和装入整机后的S11对比:

测量状态 谐振频率 S11
自由空间 2.44GHz -12.3dB
装入锌合金壳体 2.61GHz -4.5dB

金属壳体改变了天线的近场边界条件,谐振频率偏移170MHz,导致2.4GHz-2.48GHz工作频段内阻抗失配严重。

谐波杂散原因

  • BLE模组PA输出端未设计谐波滤波器
  • PA输出匹配网络仅针对基波频率优化,对谐波无抑制
  • 模组PCB的PA输出至天线馈点之间的微带线在4.8GHz处存在寄生谐振

指纹模组辐射来源

  • SPI时钟频率24MHz,上升沿时间3.2ns
  • 指纹传感器与主板之间FPC排线长45mm,无屏蔽
  • SPI时钟信号在排线上无包地处理,形成辐射天线

系统性整改方案

天线重新匹配

  • 在整机装机状态下,用网络分析仪测量天线输入阻抗
  • 根据实际阻抗设计π型匹配网络
  • 优化后2.4GHz-2.48GHz全频段S11达到-11.7dB以下 同时在天线周围增加塑料隔离窗,减少金属壳体对天线近场的扰动。

谐波滤波增强

  • 在蓝牙模组天线输出端增加低通滤波器
  • 滤波器采用三级LC结构,截止频率3GHz
  • 对4.8GHz二次谐波抑制26dB
  • 对7.2GHz三次谐波抑制32dB

指纹模组排线整改

  • FPC排线更换为带接地屏蔽层版本
  • 排线中SPI时钟信号两侧增加地线
  • 在SPI时钟驱动端串联22Ω阻尼电阻
  • 传感器主板侧的SPI接口增加100Ω共模扼流圈

整机接地优化

  • 锌合金外壳与PCB地之间增加4处弹片接地
  • 天线区域的接地平面完整性优化
  • 各子模块地线低阻抗连接

整改后测试数据

测试项目 整改前 整改后 判定
BLE输出功率 -3.2dBm 0.5dBm 通过
二次谐波杂散 超标3.8dB 裕量6.2dB 通过
三次谐波杂散 裕量1.1dB 裕量9.5dB 通过
辐射发射48MHz 超标5.3dB 裕量7.1dB 通过
辐射发射72MHz 超标4.1dB 裕量8.4dB 通过
BLE通信距离 5米 15米 达标

智能门锁FCC认证经验总结

金属壳体中天线必须整机调试。 自由空间的天线性能再好,装进金属壳后都会发生显著偏移。整机装机状态下的天线匹配调试是不可跳过的环节。 模组认证不等于整机认证。 BLE模组的FCC-ID认证使用标准50Ω负载,而实际产品中天线阻抗偏离50Ω时,PA的负载牵引效应会导致输出功率和谐波特性发生改变。 指纹模组排线是隐藏的辐射源。 24MHz的SPI时钟通过45mm无屏蔽排线传输,辐射发射几乎不可能通过。排线屏蔽和时钟阻尼是低成本的解决方案。 智能门锁作为物联网产品,FCC认证涉及射频和EMC双重测试,加上金属壳体的特殊电磁环境,认证前做好预测试和天线匹配调试尤为重要。 如您的智能门锁或物联网产品正在准备FCC-ID认证,需要天线匹配调试或电磁兼容整改支持,欢迎联系德垲检测专业工程师,我们将为您提供专业的技术服务。
