平板电脑出口美国需要跨越的认证门槛比手机少一些，但比普通物联网产品复杂得多。WiFi 5G频段的DFS功能测试、SAR比吸收率评估以及整机EMC测试，每一项都可能成为拦路虎。 本文分享一款Android平板电脑的美国FCC认证全流程案例，聚焦DFS和SAR两大难点问题的解决过程。

产品规格与认证范围

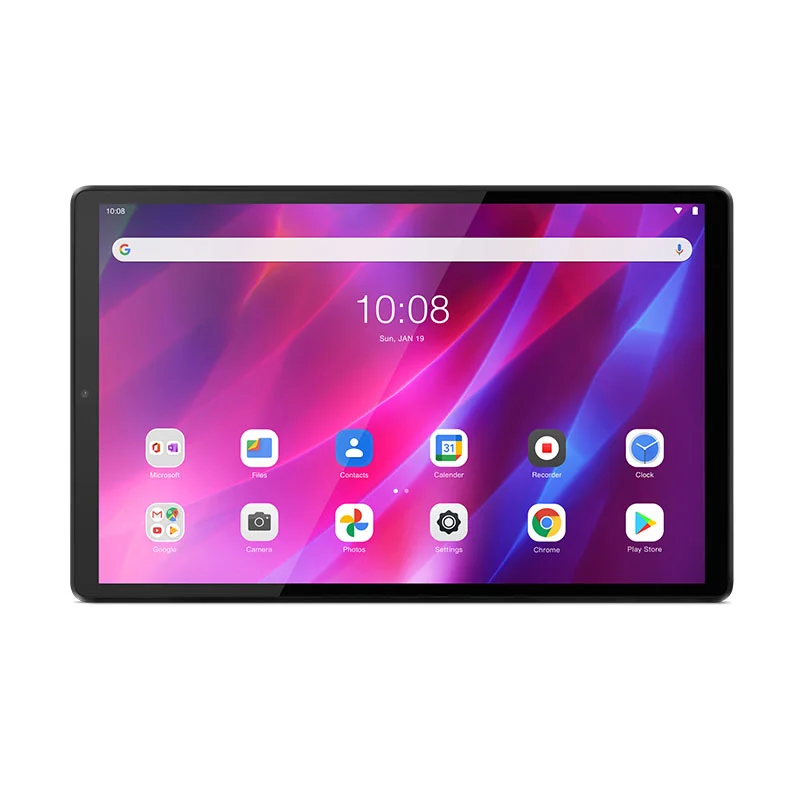

该平板电脑主要配置：

  • 10.1英寸LCD显示屏
  • 八核处理器，4GB DDR4内存
  • WiFi 5 802.11ac，2.4G+5G双频
  • 蓝牙5.0
  • 4G LTE模块（已单独取证）
  • 6000mAh锂电池
  • USB-C接口，支持OTG 认证路径：FCC SDOC（EMC）+ FCC-ID（WiFi/蓝牙有意辐射） 关键测试项目：
测试类别 测试项目 难点预判
无线射频 WiFi 2.4G/5G射频指标 常规
无线射频 DFS动态频率选择 需算法验证
无线射频 杂散发射 谐波抑制
SAR 身体SAR 平板贴近人体场景
EMC 辐射发射 高速DDR4

首次测试暴露的三个问题

DFS功能测试失败

FCC Part 15.407要求工作在5.25GHz-5.35GHz和5.47GHz-5.725GHz频段的设备必须具备DFS功能，在检测到雷达信号后切换信道。 测试中暴露的问题：

  • 对FCC定义的短脉冲雷达信号检测率仅72%，要求≥60%但客户期望更高
  • 信道关闭时间12.8秒，超出了FCC要求的10秒
  • 信道转移时间2.1秒，满足要求（≤10秒）

SAR值超标

身体SAR测试（设备距人体0mm）：

  • 5G WiFi频段身体SAR值1.42W/kg，超出FCC 1.6W/kg限值的89%，但客户目标为留有20%裕量
  • 2.4G WiFi频段SAR值1.08W/kg，裕量充足

DDR4辐射发射

  • DDR4 1066MHz时钟的四分之一频点266MHz辐射超标6.2dB
  • 533MHz处有窄带尖峰，裕量仅0.8dB

问题逐项突破

DFS整改优化

雷达检测算法改进：

  • 优化雷达脉冲检测的FFT窗函数，提高短脉冲检测灵敏度
  • 调整检测阈值，在不增加虚警率的前提下提升检测概率

  • 优化后短脉冲检测率提升至88% 信道关闭流程优化：

  • 重新设计信道关闭的状态机逻辑

  • 减少MAC层处理延迟
  • 关闭时间由12.8秒缩短至7.6秒

SAR值降低方案

天线位置优化：

  • 将5G WiFi天线由平板底部移至顶部边框区域

  • 增加天线与人体的距离约15mm 功率回退策略：

  • 在检测到平板平放姿态时，5G WiFi自动回退功率2dB

  • 手持姿态恢复全功率

  • SAR值由1.42W/kg降至1.21W/kg 天线匹配微调：

  • 在天线馈点处增加1dB衰减器

  • 发射功率由15dBm调整为14dBm
  • 通信距离测试仍满足设计目标

DDR4辐射发射整治

时钟区域屏蔽：

  • DDR4时钟差分走线全段增加接地过孔围栏
  • 在DDR4芯片上方增加0.3mm厚局部屏蔽罩

  • 屏蔽罩通过5处焊盘接地 电源去耦强化：

  • DDR4 VDD电源增加0.1μF×4+0.01μF×2多层去耦

  • 电源走线阻抗优化

最终认证结果

测试项目 整改前 整改后 判定
DFS雷达检测率 72% 88% 通过
DFS信道关闭时间 12.8秒 7.6秒 通过
5G身体SAR 1.42W/kg 1.21W/kg 通过
2.4G身体SAR 1.08W/kg 1.02W/kg 通过
辐射发射266MHz 超标6.2dB 裕量5.4dB 通过
辐射发射533MHz 裕量0.8dB 裕量8.7dB 通过
各频段射频指标 – 全部满足 通过

平板电脑FCC认证经验总结

DFS是5G WiFi认证的必考题。 很多平板产品在研发阶段对DFS重视不足，到认证时才发现雷达检测算法未按FCC要求设计。DFS不仅是硬件能力，更是协议栈和算法的综合考验。 SAR问题需要从天线布局阶段就考虑。 平板电脑屏幕大，人体接触面积也大，天线位置的选择直接影响SAR测试结果。后期通过功率回退虽然有效，但会牺牲通信性能。 DDR4在平板中的辐射不容忽视。 平板PCB面积大，DDR4到CPU的走线往往偏长，时钟辐射控制比手机更有挑战。局部屏蔽罩在平板上是性价比较高的方案。 平板电脑出口美国的FCC认证涉及射频、SAR和EMC三大板块，建议在研发阶段就安排各模块的摸底测试，避免将所有问题堆积到正式认证阶段。 如您的平板电脑或类似大屏智能设备正在准备FCC认证，在DFS、SAR或EMC方面需要技术支持，欢迎联系德垲检测专业工程师，我们提供从预测试评估到认证通过的全流程服务。
